ELTEX MES3316F Коммутатор доступа

В наличии

231 053 руб.

Агрегирующий Ethernet-коммутатор MES3316F, 12 портов 1000Base-X(SFP), 4 комбинированных порта 10/100/1000Base-T/1000Base-X(SFP), 4 порта 10GBase-X(SFP+), L2+, L3

Категория: Коммутаторы доступа ELTEX

Обзор

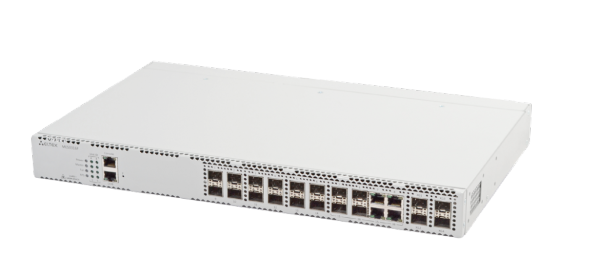

ELTEX MES3316F Коммутатор доступа

Артикул: MES3316F

MES3316F - коммутатор агрегации, предназначенный для использования в операторских сетях в качестве коммутатора уровня агрегации района или транспортного коммутатора. Устройство имеет значительный запас по производительности благодаря универсальным интерфейсам.MES3316F коммутатор агрегации на базе чипа нового поколения от Marvel 98DX3336. Данный чип обеспечивает расширенный функционал L3 с большим запасом производительности.
В первых версиях ПО для коммутатора MES3316F реализован функционал L2+, в дальнейшем планируется переход на полноценный L3, с более широкими возможностями в сравнении с MES3116F

Два модуля питания в режиме горячей замены

Коммутатор MES3316F можно установить два модулей питания. Для заказа доступны модули PM100-48/12 (48V DC) и PM160-220/12 (220V AC). Возможна любая комбинация модулей, в том числе, можно заказать коммутатор с одним модулем.

Ключевые преимущества:

Пропускная способность - 112 Гбит/с
Неблокируемая коммутационная матрица
4 порта 10G в базовой конфигурации
Коммутатор уровня L3
Стекирование до 8 устройств
Резервирование источников питания с возможностью горячей замены
Дублированная система вентиляции
Front-to-Back вентиляция

Описание:

Порты UPLINK - 4
Особенности – нет
Уровень коммутатора - L3
MAC-таблица - 16K
В реестре Минпромторга (ТОРП) - нет
Downlink кол-во портов - 8
Тип Downlink портов - SFP
Downlink скорость портов - 1G
Установка в стойку - 1U
Разъем для АКБ – нет
POE – нет
Кол-во устройств в стеке - 8
Питание - 2 смен.БП
Тип аплинка - 10G
Размер коробки ШхВхГ 520 x 85 x 400 мм
Вес брутто 4.11 кг

Технические характеристики:

Интерфейсы

12 портов 1000BASE-X/100BASE-FX (SFP)
4 порта 10/100/1000BASE-T/ 1000BASE-X/100BASE-FX Combo
4 порта 10GBASE-R (SFP+)/1000BASE-X (SFP)
1 порт 10/100/1000BASE-T (OOB)
1 консольный порт RS-232 (RJ-45)

Производительность

Пропускная способность - 112 Гбит/с
Производительность на пакетах длиной 64 байта (Значение указано для односторонней передачи) - 83 MPPS
Объем буферной памяти - 1,5 Мбайт
Объем ОЗУ (DDR3) - 512 Мбайт
Объем ПЗУ (RAW NAND) - 512 Мбайт
Таблица MAC-адресов - 16384
Количество ARP-записей (Для каждого хоста в ARP-таблице создается запись в таблице маршрутизации ) - 4023
Таблица VLAN - 4094
Количество L2 Multicast-групп - 4091
Количество правил SQinQ - 3006 (ingress/egress)
Количество правил ACL - 3006
Количество маршрутов L3 IPv4 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 12866
Количество маршрутов L3 IPv6 Unicast (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 3222
Количество маршрутов L3 IPv4 Multicast (IGMP Proxy, PIM) (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 3876
Количество маршрутов L3 IPv6 Multicast (IGMP Proxy, PIM) (Маршруты IPv4/IPv6 Unicast/Multicast используют общие аппаратные ресурсы) - 1006
Link Aggregation Groups (LAG) - 48, до 8 портов в одном LAG
Количество VRRP-маршрутизаторов - 255
Максимальный размер ECMP-групп - 8
Количество VRF - 16 (включая VRF по умолчанию)
Количество L3-интерфейсов - 2048
Качество обслуживания QoS - 8 выходных очередей для каждого порта
Размер Jumbo-фреймов - 10240 Байт
Стекирование - 8 устройств

Функции интерфейсов

Защита от блокировки очереди (HOL)
Поддержка обратного давления (Back Pressure)
Поддержка Auto MDI/MDIX
Поддержка сверхдлинных кадров (Jumbo Frames)
Управление потоком (IEEE 802.3X)
Зеркалирование портов (SPAN, RSPAN)
Стекирование

Функции при работе с МAC-адресами

Независимый режим обучения в каждой VLAN
Поддержка многоадресной рассылки (MAC Multicast Support)
Регулируемое время хранения MAC-адресов
Статические записи MAC (Static MAC Entries)
Логирование событий MAC Flapping

Поддержка VLAN

Поддержка Voice VLAN
Поддержка 802.1Q
Поддержка Q-in-Q
Поддержка Selective Q-in-Q
Поддержка GVRP

Функции L2 Multicast

Поддержка профилей Multicast
Поддержка статических Mullticast-групп
Поддержка IGMP Snooping v1,2,3
Поддержка IGMP snooping Fast Leave на основе хоста/порта
Поддержка Pim-Snooping
Поддержка функции IGMP proxy-report
Поддержка авторизации IGMP через RADIUS
Поддержка MLD Snooping v1,2
Поддержка IGMP Querierм
Поддержка MVR

Функции L2

Поддержка протокола STP (Spanning Tree Protocol, IEEE 802.1d)
Поддержка RSTP (Rapid Spaning Tree Protocol, IEEE 802.1w)
Поддержка MSTP (Multiple Spanning Tree Protocol, IEEE 802.1s)
Поддержка STP Multiprocess
Поддержка PVSTP+
Поддержка RPVSTP+
Поддержка Spanning Tree Fast Link option
Поддержка STP Root Guard
Поддержка STP Loop Guard
Поддержка BPDU Filtering
Поддержка STP BPDU Guard
Поддержка Loopback Detection (LBD) на основе VLAN
Поддержка ERPS (G.8032v2)
Поддержка Flex-link
Поддержка Private VLAN, Private VLAN Trunk
Поддержка Layer 2 Protocol Tunneling (L2PT)

Функции L3

Статические IP-маршруты
Протоколы динамической маршрутизации RIPv2, OSPFv2, OSPFv3, IS-IS (IPv4 Unicast), BGP4 (IPv4 Unicast, IPv4 Multicast, IPv6 Unicast)
Поддержка протокола BFD (для BGP)
Address Resolution Protocol (ARP)
Поддержка Proxy ARP
Поддержка маршрутизации на основе политик - Policy-Based Routing (IPv4)
Поддержка протокола VRRP
Протоколы динамической маршрутизации мультикаста PIM SM, PIM DM, IGMP Proxy, MSDP
Балансировка нагрузки ECMP
Поддержка функции IP Unnumbered
Поддержка протокола GRE
Поддержка VRF

Функции Link Aggregation

Создание групп LAG
Объединение каналов с использованием LACP
Поддержка LAG Balancing Algorithm
Поддержка Multi-Switch Link Aggregation Group (MLAG)

Поддержка IPv6

Функциональность IPv6 Host
Совместное использование IPv4, IPv6

Сервисные функции

Виртуальное тестирование кабеля (VCT)
Диагностика оптического трансивера
Green Ethernet

Функции обеспечения безопасности

Защита от несанкционированных DHCP-серверов (DHCP Snooping)
Опция 82 протокола DHCP
IP Source Guard
Dynamic ARP Inspection
First Hop Security
Поддержка sFlow
Проверка подлинности на основе MAC-адреса, ограничение количества MAC адресов, статические MAC-адреса
Проверка подлинности по портам на основе 802.1x
Guest VLAN
Система предотвращения DoS-атак
Сегментация трафика
Фильтрация DHCP-клиентов
Предотвращение атак BPDU
Фильтрация NetBIOS/NetBEUI
PPPoE Intermediate Agent

Основные функции качества обслуживания (QoS):

Статистика QoS
Ограничение скорости на портах (shaping, policing)
Поддержка класса обслуживания 802.1p
Поддержка Storm Control для различного трафика (broadcast, multicast, unknown unicast)
Управление полосой пропускания
Обработка очередей по алгоритмам Strict priority/Weighted Round Robin (WRR)
Три цвета маркировки
Назначение меток CoS/DSCP на основании ACL
Назначение меток VLAN на основании ACL
Настройка приоритетов 802.1p для VLAN управления
Перемаркировка DSCP to CoS, CoS to DSCP
Назначение меток 802.1p DSCP для протокола IGMP

ОАМ

802.3ah Ethernet Link OAM
Dying Gasp
802.1ag Connectivity Fault Management (CFM)
802.3ah Unidirectional Link Detection (протокол обнаружения однонаправленных линков)

ACL (Списки управления доступом)

L2-L3-L4 ACL (Access Control List)
Поддержка Time-Based ACL
IPv6 ACL
ACL на основе:

Порта коммутатора
Приоритета 802.1p
VLAN ID
EtherType
DSCP
Типа протокола
Номера порта TCP/UDP
Содержимого пакета, определяемого пользователем (User Defined Bytes)

Основные функции управления

Загрузка и выгрузка конфигурационного файла по TFTP/SCP
Перенаправление вывода команд CLI в произвольный файл на ПЗУ
Протокол SNMP
SNTP (Simple Network Time Protocol)
NTP (Network Time Protocol)
Интерфейс командной строки (CLI)
Web-интерфейс
Syslog
Traceroute
LLDP (802.1ab) + LLDP MED
Возможность обработки трафика управления с двумя заголовками 802.1Q
Поддержка авторизации вводимых команд с помощью сервера TACACS+
Управление доступом к коммутатору – уровни привилегий для пользователей
Блокировка интерфейса управления
Локальная аутентификация
Фильтрация IP-адресов для SNMP
Клиент RADIUS, TACACS+ (Terminal Access Controller Access Control System)
Функция Change of Authorization (CoA)
Сервер SSH, сервер Telnet
Клиент SSH, клиент Telnet
Удаленный запуск команд посредством SSH
Поддержка SSL
Поддержка макрокоманд
Журналирование вводимых команд
Системный журнал
DHCP Relay (Option 82)
DHCP Option 12
DHCPv6 Relay, DHCPv6 LDRA (Option 18,37)
Добавление тега PPPoE Circuit-ID
Команды отладки
Механизм ограничения трафика в сторону CPU
Шифрование пароля
Восстановление пароля
Ping (поддержка IPv4/IPV6)
Сервер DNS (Resolver)

Функции мониторинга

Статистика интерфейсов
Удаленный мониторинг RMON/SMON
Поддержка IP SLA
Поддержка мониторинга загрузки CPU по задачам и по типу трафика
Мониторинг оперативной памяти (RAM)
Мониторинг температуры
Мониторинг TCAM

Стандарты MIB/IETF

RFC 1065, 1066, 1155, 1156, 2578 MIB Structure
RFC 1212 Concise MIB Definitions
RFC 1213 MIB II
RFC 1215 MIB Traps Convention
RFC 1493, 4188 Bridge MIB
RFC 1157, 2571-2576 SNMP MIB
RFC 1901-1908, 3418, 3636, 1442, 2578 SNMPv2 MIB
RFC 1271,1757, 2819 RMON MIB
RFC 2465 IPv6 MIB
RFC 2466 ICMPv6 MIB
RFC 2737 Entity MIB
RFC 4293 IPv6 SNMP Mgmt Interface MIB
Private MIB
RFC 3289 DIFFSERV MIB
RFC 2021 RMONv2 MIB
RFC 1398, 1643, 1650, 2358, 2665, 3635 Ether-like MIB
RFC 2668 802.3 MAU MIB
RFC 2674, 4363 802.1p MIB
RFC 2233, 2863 IF MIB
RFC 2618 RADIUS Authentication Client MIB
RFC 4022 MIB для TCP
RFC 4113 MIB для UDP
RFC 2620 RADIUS Accounting Client MIB
RFC 2925 Ping & Traceroute MIB
RFC 768 UDP
RFC 791 IP
RFC 792 ICMPv4
RFC 2463, 4443 ICMPv6
RFC 4884 Extended ICMP для поддержки сообщений Multi-Part
RFC 793 TCP
RFC 2474, 3260 Определение поля DS в заголовке IPv4 и IPv6
RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
RFC 2571, RFC2572, RFC2573, RFC2574 SNMP
RFC 826 ARP
RFC 854 Telnet
МЭК 61850

Физические характеристики и параметры окружающей среды

Питание:
- Сеть переменного тока: 100-240 В, 50-60 Гц;
- Сеть постоянного тока: 36-72 В
Варианты питания:

Один источник питания постоянного или переменного тока
Два источника питания постоянного или переменного тока с возможностью горячей замены
Максимальная потребляемая мощность - 35 Вт

Тепловыделение - 35 Вт
Рабочая температура окружающей среды от -10 до +45° С
Температура хранения от -50 до +70° С
Рабочая влажность не более 80%
Охлаждение: Вентиляция Front-to-Back, 2 вентилятора
Исполнение: 19",1U
Размеры (ШхВхГ), мм: 430x44x275
Масса 3,25 кг
